准确捕获外观特性是提高产品质量、加快产品上市时间的关键所在。TAC7 可扫描实际材料样品，为材料生成高精确度的数字定义。扫描仪能在正常办公环境使用，是爱色丽整体外观捕获 (TAC) 生态系统的坚实基础。

捕获时间和数据大小：

• 典型测量：15分钟 | 25GB原始数据
  （对于各向同性、中等光泽的样品）


• 典型后期处理：15分钟 | 5 - 150MB处理数据
  （取决于运算能力和感兴趣区域的尺寸）


• 光源：32个白色LED；


• 入射角度：3（分辨率：22.5º)


• x入射方向：8（分辨率：45º)


• 3光谱（滤光轮）带8个LED


• 线性光扫描仪


• 背光选项 (H2/2016)


• 结构光：1个结构光投射仪用于创建高度图





支持的AxF图形：

• CPA（汽车涂料）


• SVBRDF


• 漫反射 albedo 映射（RGB 和光谱）


• 镜面色彩映射（RGB 和光谱）


• 镜面粗糙度映射


• 法线图（替代凹凸映射需要）


• 表面定向映射（以捕获各向异性）


• 高度映射（也称为“置换映射”）

准确捕获外观特性是提高产品质量、加快产品上市时间的关键所在。TAC7 可扫描实际材料样品，为材料生成高精确度的数字定义。扫描仪能在正常办公环境使用，是爱色丽整体外观捕获 (TAC) 生态系统的坚实基础。TAC7扫描仪用于：

• 扫描实际材料样品，有助于采用最先进技术的设计、生产、供应链和 CAD 基础设施以及增强型产品生命周期管理 (PLM) 流程中受测量驱动的虚拟材料实现无与伦比的逼真度。


• 使用爱色丽的 Pantora Material Hub软件应用程序远程控制TAC7扫描仪，在多种照明条件下扫描样品。


• 以高度逼真、准确、精确的数字材料规格，将颜色、纹理、光泽和其他表面外观特性存储在称为外观交换格式(AxF) 文件中。


• 可在色库功能中存储和管理 AxF 文件，在爱色丽 Pantora Digital Material Hub 中查看、编辑和搜索，并分发给数字材料渲染 核心和插件，供第三方 3D 渲染系统和爱色丽的虚拟光源箱使用。





TAC7与大规模IT安全基础设施要求兼容

TAC7的关键传感器

• 图形投射仪


• 3 或 4 个单色相机


• 32 个白色 LED 照明灯具


• 用于近镜面照明的线性光扫描仪


• 3 个频谱轮
  用于生成 alpha 映射的背光照明
  适用爱色丽整体外观捕获生态系统的实际材料扫描仪。

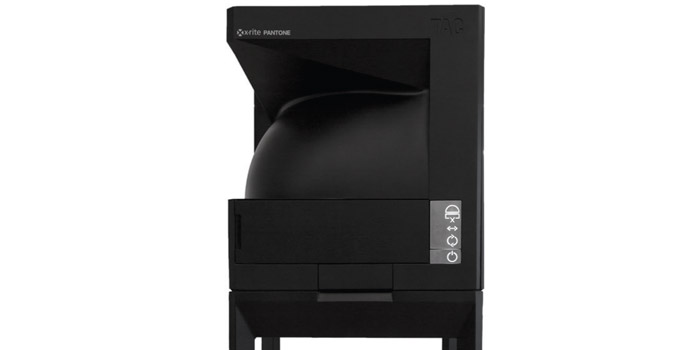

  TAC7 扫描仪
